测试项目：

紫外光电子能谱(UPS)

仪器型号：

赛默飞 EscaLab 250Xi

设备性能：

1 极限能量分辨率为0.43eV;

2 分析室真空度优于5×10-10 mbar;

3 能量分析范围为0-5000eV;

4 通过能范围为1-400eV；

5 固体样品的表面成分分析、化学态分析，取样深度一般约为1-10nm,其中金属材料为0.5-3nm，无机材料2-4nm，有机高聚物5-10nm。

制样要求：

1. 薄膜样品5*5mm-8*8mm，厚度不超过1mm，要求具有一定导电性。

2.粉体样品要制备成薄膜，方法如下：先把粉末分散在水或乙醇里（浓度尽量低点），滴在硅片上烘干，可以多几次，保证膜表面尽量平整、均匀、连续，硅片尺寸5*5mm-5*8mm，厚度几百μm，涂完膜干燥后膜层以完全覆盖住硅片即可（膜层厚度10-50nm即可），膜层的电阻最好小于10兆欧，最大不能超过30兆欧。

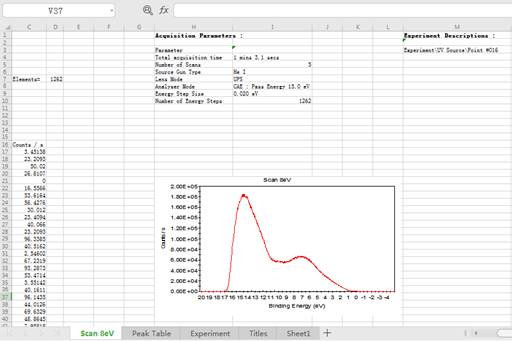

测试数据示例：
